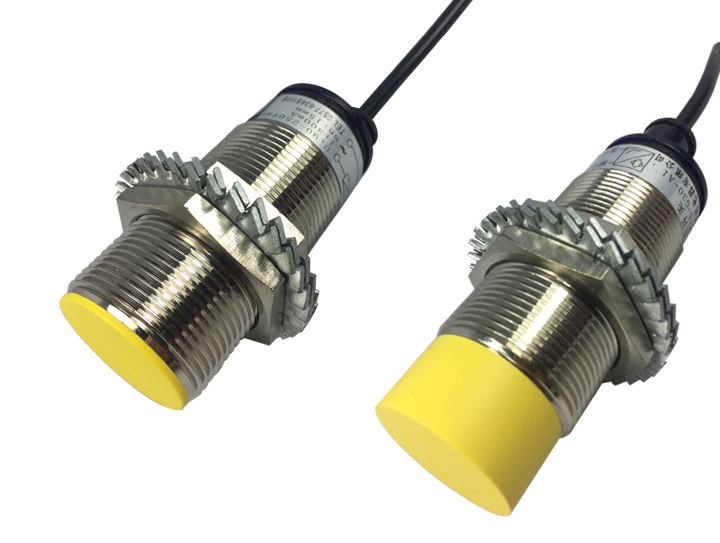

C□□-G30-□□

2018-1-18

产品信息
型号				C□□-G30-□□
安装方式				屏蔽式	非屏蔽式
型号	直流型	NPN	NO	CM10-G30-CN1	CH15-G30-CN1
			NC	CM10-G30-CN2	CH15-G30-CN2
			NO+NC
		PNP	NO	CM10-G30-CP1	CH15-G30-CP1
			NC	CM10-G30-CP2	CH15-G30-CP2
			NO+NC
		二线	NO	CM10-G30-L1	CH15-G30-L1
			NC	CM10-G30-L2	CH15-G30-L2
	交流型	二线	NO	CM10-G30-A1	CH15-G30-A1
			NC	CM10-G30-A2	CH15-G30-A2
		三线	NO+NC
检测距离				10mm ± 10%	15mm ± 10%
设定距离				0-8mm	0-12mm
滞后距离				检测距离的10%以下
检测物体				任何介电物质
标准检测物体				铁50501mm
响应频率				DC:0.5kHz AC:25Hz
电源电压				直流型：DC12-24V（6-36V）脉动（P-P）10%以下交流型：AC110-220V（36—250V）50/60Hz
耐电压				AC1000V 50/60Hz 1min充电部分与外壳间
电压的影响				额定电源电压范围±15%以内、额定电源电压值时±10%检测距离以内
消耗电流				N.P型：13mA以下，D型：0.8mA以下, A型：1.7mA以下
控制输出				N.P型：300mA以下，D型：200mA以下, A型：400mA以下
回路保护				N.P.D型：逆连接保护、浪涌吸收、负载短路保护, A型：浪涌吸收
环境温、湿度				动作时保护时：各-30—+65℃ （不结冰、不结霜）, 动作时、保护时：各35—95%RH
温度的影响				温度范围-30—+65℃, +23℃时、±15%检测距离以内温度范围-25—+60℃, +23℃时、±10%检测距离以内
绝缘阻抗				50MΩ以上（DC500兆欧表）充电部分与外壳间
材质				外壳：黄铜镀镍　　　　检测面：ABS
防护等级				IP67(IEC规格)
